Web SOCKET

websocket 介绍

web socket 是一种全双工通讯的网络技术,属于应用层协议,基于 TCP 传输协议,并复用了 HTTP 的握手通道

是一种长连接,不需要频繁的链接断开

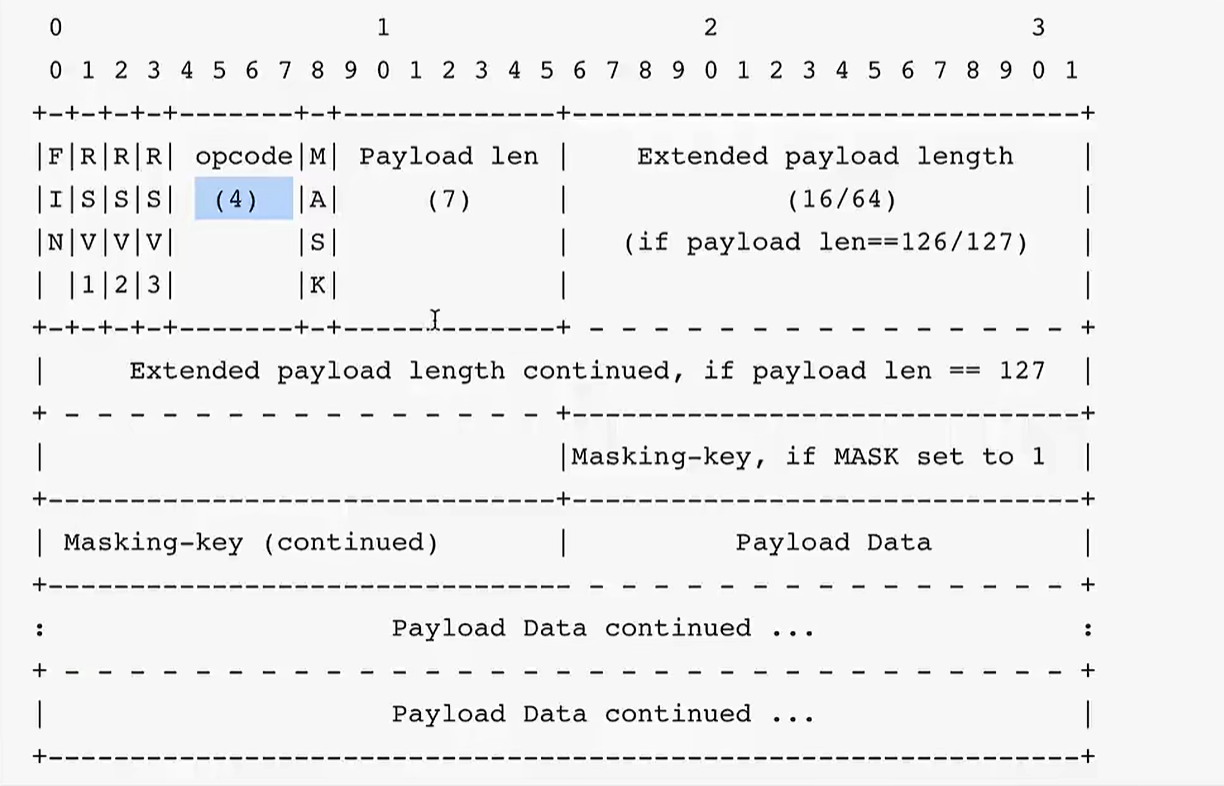

websocket 数据帧格式

单位是 bit 如 FIN RSV 都占据 1bit opcode 占据 4bit

image-20230906162803200

  • FIN 1BIT 标记数据是否发送到最后一位

    如果是消息的最后一个分片，则返回的是 1 否则返回 0

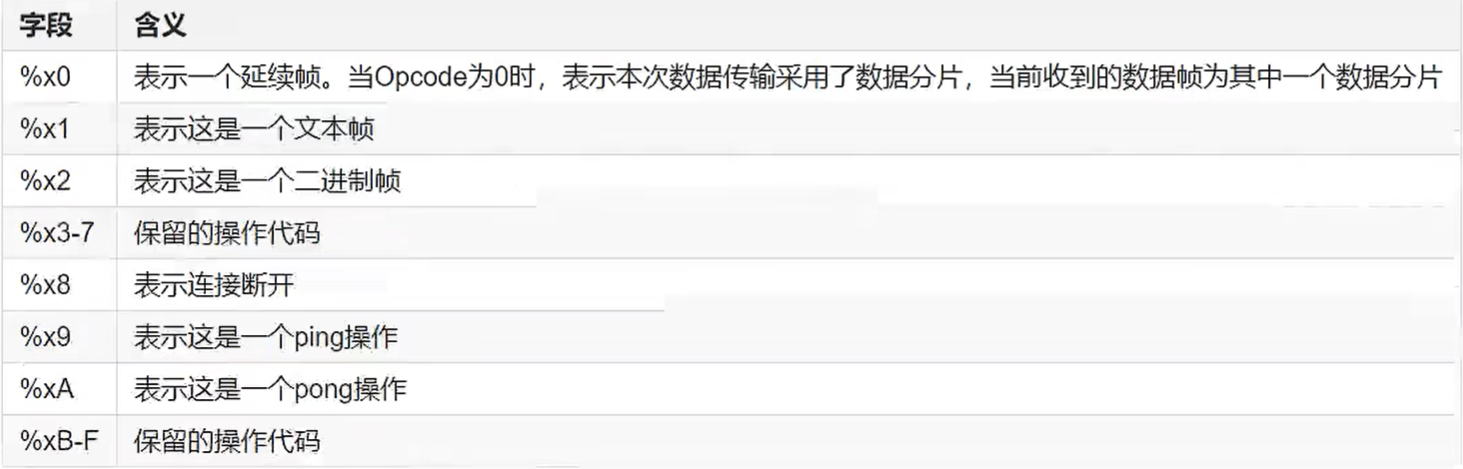

  • OPCODE 4BIT

    ==9 10 用于心跳监测==

    image-20230906222522624

  • MASK(掩码)

    • 客户端发送消息到服务端 掩码为 1
    • 服务端发送消息到客户端 掩码为 0

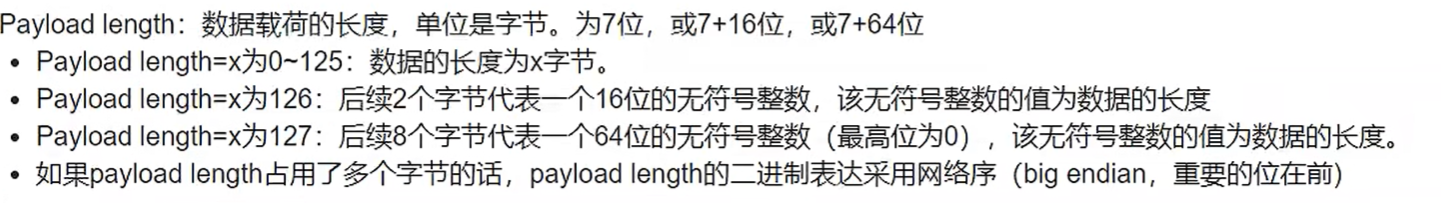

  • PAYLOAD（数据载荷长度）

    说明传输的数据的字节 根据 Payload length 的长度 判断后续字节的作用

    image-20230907103055654

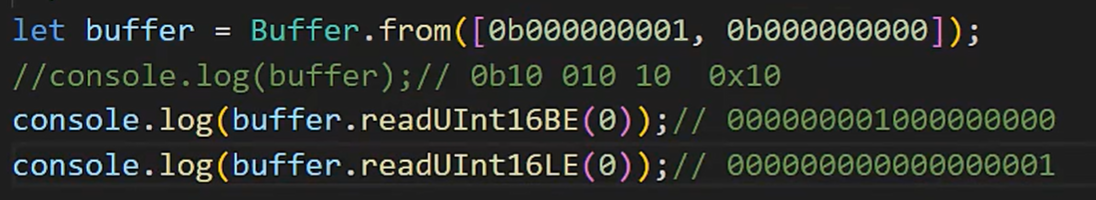

    Buffer字节数组

    • 大端序：高位放在低地址先读，按顺序读取

    • 小端序：

      image-20230907112108233

      输出为 256 1

  • Masking-Key

    0 或 4 字节(32 位)所有从客户端传送到服务端的数据帧，数据载荷都进行了掩
    码操作，Mask 为 1，且携带了 4 字节的 Masking-key。如果 Mask 为 0，则没有 Masking-key。
    载荷数的长度，不包括 mask key 的长度

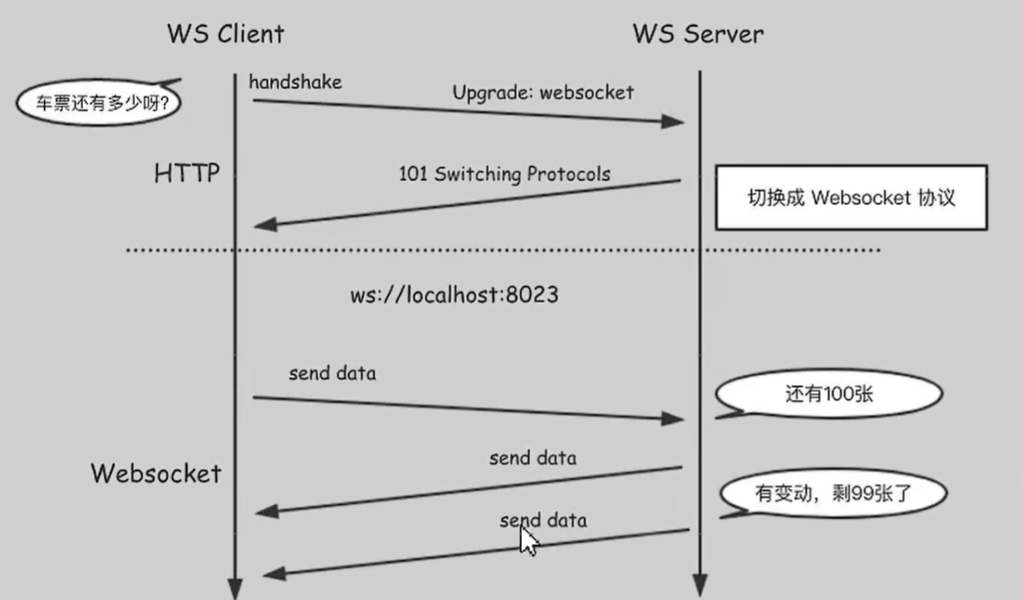

websocket 建立链接过程

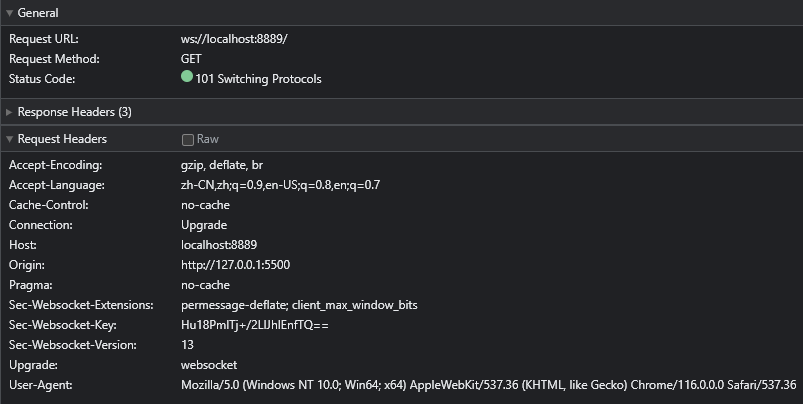

客户端请求头及请求相应状态：

image-20230906221244548

服务端响应

image-20230906221421998

其中请求中的Sec-Websocket-Key用于验证链接是否合法

状态码中的 101 代表协议切换

客户端发送消息到客户端

代码

客户端代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
<!DOCTYPE html>
<html lang="en">
  <head>
    <meta charset="UTF-8" />
    <meta
      name="viewport"
      content="width=device-width, initial-scale=1.0" />
    <title>Document</title>
  </head>
  <body>
    <input
      type="text"
      id="text" />
    <button onclick="send()">send</button>
    <script>
      let text = document.getElementById("text");
      // 在浏览器链接服务器
      let soket = new WebSocket("ws://localhost:8889");
      // 当链接打开或建立后，触发回调
      soket.onopen = function () {
        soket.send("hello server");
      };

      // 服务器端给客户端发送消息时 可以通过soket.onmessage接受 存储于event中
      soket.onmessage = function (event) {
        // soket.send(event.data);
        console.log(event.data);
      };
      function send() {
        let value = text.value;
        text.value = "";
        soket.send(value);
      }
    </script>
  </body>
</html>

服务端代码

1
2
3
4
5
6
7
8
9
10
11
12
13
const { Server } = require("ws");
const wsServer = new Server({ port: 8889 });
//wsServer 服务器
//socket 套接字 类似于打电话的手机

//"connection"监听客户端过来的链接
wsServer.on("connection", (socket) => {
  //“message"监听当前链接的客户端发来的消息
  socket.on("message", (message) => {
    console.log(message.toLocaleString());
    socket.send(message);
  });
});

流程

  1. let soket = new WebSocket("ws://localhost:8889") 浏览器链接服务器
  2. soket.send("hello server");客户端向服务器发消息 “hello server”
  3. socket.on("message")服务端监听到消息并触发回调，向客户端发送消息
  4. soket.onmessage客户端监听到服务端的相应，触发回调打印
